Dẫn hướng công nghiệp là gì?

Trong cơ khí và tự động hóa, dẫn hướng công nghiệp (Linear Guide / Linear Motion) là hệ thống các linh kiện cơ khí chính xác được thiết kế để định hướng, nâng đỡ và dẫn đường cho các bộ phận máy móc chuyển động theo một quỹ đạo nhất định (thường là chuyển động tịnh tiến thẳng hoặc chuyển động quay).

Nhiệm vụ tối cao của hệ thống dẫn hướng là giảm thiểu ma sát, triệt tiêu độ rơ lắc, giúp máy móc chuyển động mượt mà và đạt độ chính xác vị trí cực cao dưới áp lực tải trọng lớn.

⚙️ Cấu Tạo Chung Của Một Hệ Thống Dẫn Hướng Tịnh Tiến

Một bộ dẫn hướng công nghiệp tiêu chuẩn thường gồm 2 thành phần không thể tách rời:

Thanh dẫn hướng (Rail): Là phần cố định, đóng vai trò như một “đường ray” được gia công phay, mài chính xác cao và tôi cứng bề mặt để chịu tải.
Con trượt/Bạc trượt (Block/Bush): Là phần chuyển động tịnh tiến dọc theo thanh rail. Bên trong con trượt có các hàng bi thép (ball) hoặc con lăn (roller) cuộn vòng tuần hoàn để biến ma sát trượt thành ma sát lăn, giúp giảm lực cản đến mức tối đa.

🛠️ Các Loại Dẫn Hướng Công Nghiệp Phổ Biến

Tùy thuộc vào yêu cầu về độ chính xác, tải trọng và môi trường làm việc, người ta chia thành các dòng chính:

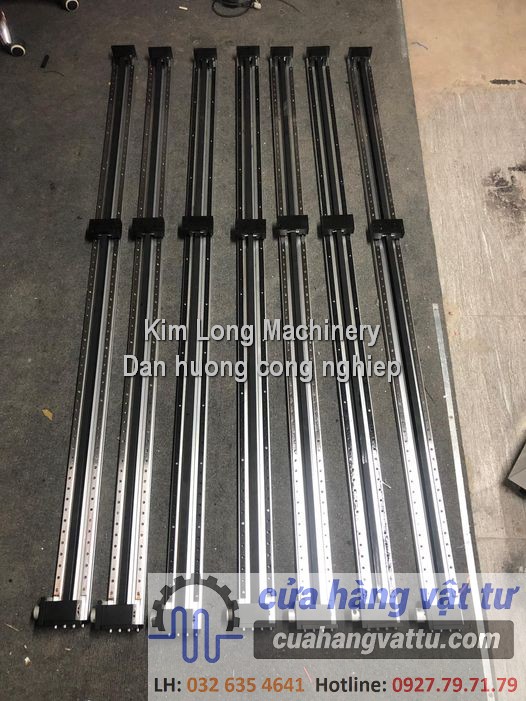

1. Thanh trượt vuông (Linear Guide)

Đặc điểm: Khả năng chịu tải trọng cực lớn theo cả 4 hướng (lên, xuống, trái, phải). Độ cứng vững cao và độ chính xác tính bằng phần trăm milimét.
Ứng dụng: Xuất hiện bắt buộc trong các máy công cụ chính xác cao như máy CNC, máy cắt Laser/Plasma, và hệ thống di chuyển của cụm đầu mài trên các dòng máy mài đai công nghiệp.

2. Ti trượt tròn và Bạc trượt (Round Shaft & Linear Bushing)

Đặc điểm: Giá thành rẻ hơn thanh trượt vuông, dễ lắp đặt và bảo dưỡng. Tuy nhiên, khả năng chịu tải và độ cứng vững chống vặn xoắn kém hơn.
Ứng dụng: Thường dùng trong các cơ cấu máy tự động hóa ngành nhẹ, máy in 3D, hoặc cơ cấu nâng hạ cơ bản.

3. Thanh dẫn hướng con lăn (Roller Guide)

Đặc điểm: Thay vì dùng bi tròn, dòng này dùng các con lăn hình trụ. Diện tích tiếp xúc lớn hơn giúp máy chịu được tải trọng “khủng” và độ rung động cực cao.
Ứng dụng: Các dòng máy cơ khí siêu trường siêu trọng.

🎯 Vai Trò Đặc Biệt Trong Các Hệ Thống Băng Tải Và Máy Gia Công

Kết nối với các hệ thống tự động hóa đã đề cập ở trước, cơ cấu dẫn hướng đóng vai trò quyết định đến chất lượng vận hành:

Trong máy mài đai nhám: Hệ thống thanh trượt vuông được ứng dụng để dẫn hướng cho cụm đầu mài nâng hạ lên xuống. Khi bạn cần điều chỉnh độ cao để phù hợp với độ dày của tấm phôi (inox, sắt), hệ thống dẫn hướng này giúp toàn bộ cụm đầu mài nặng hàng trăm kg di chuyển tịnh tiến cực kỳ chuẩn xác, không bị xê dịch dù chỉ 0.1mm, đảm bảo áp lực mài phẳng đều tăm tắp.

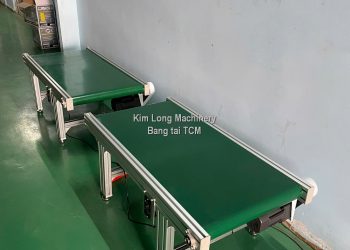

Trong các hệ thống băng tải thông minh: Dẫn hướng được dùng để làm thanh chặn định hình hướng đi của sản phẩm, hoặc dẫn hướng cho các cơ cấu gạt hàng/phân loại hàng hóa tự động trên băng tải PVC (các tay gạt tịnh tiến đẩy thùng hàng sang làn khác).
Trong ngành thực phẩm: Các thanh dẫn hướng này thường được làm bằng Inox chống rỉ hoặc được bọc cơ cấu che bụi (bellows bụi) để tránh dung dịch tẩy rửa ăn mòn và ngăn dầu mỡ bò bôi trôi lọt vào thực phẩm.
