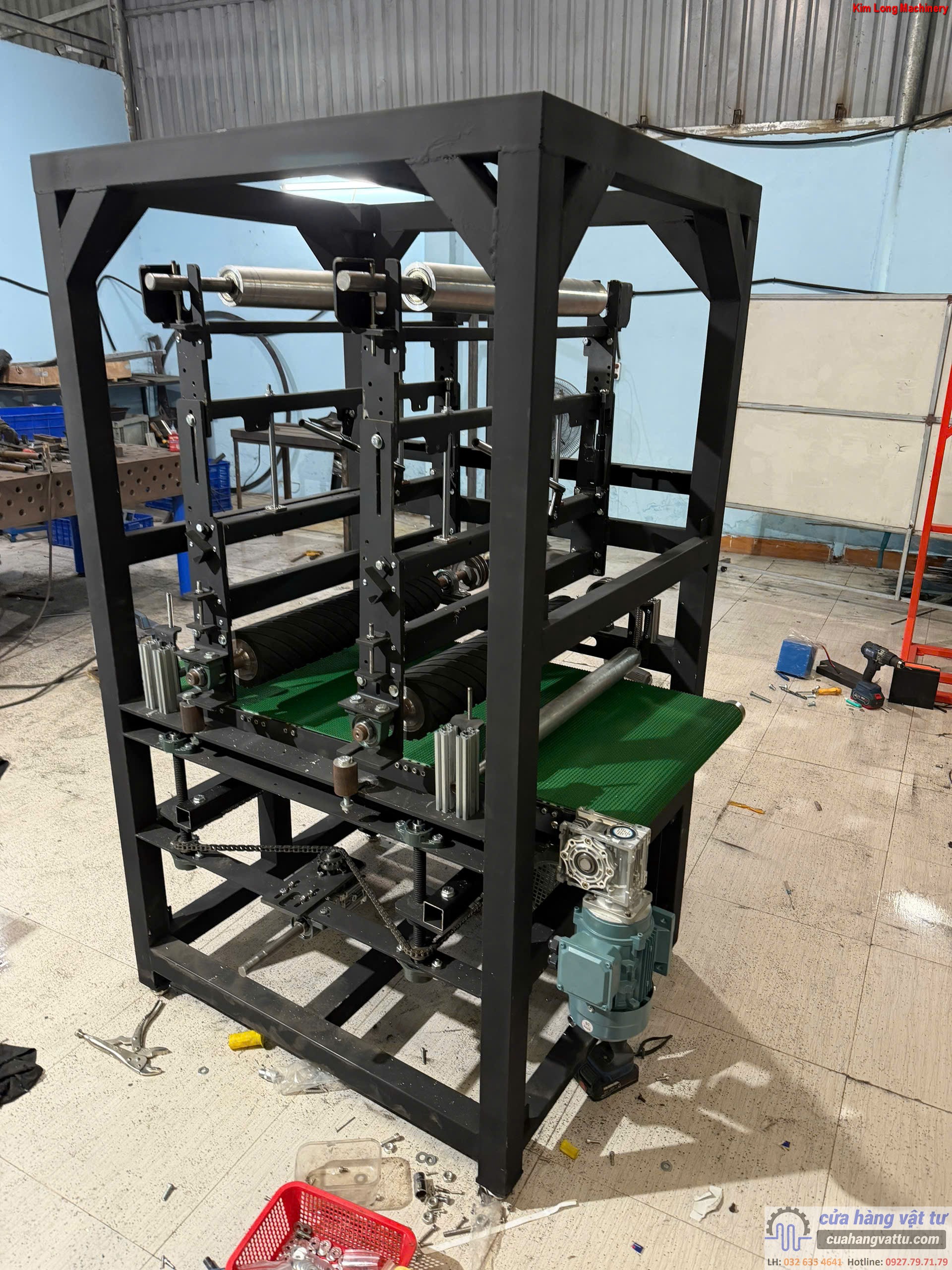

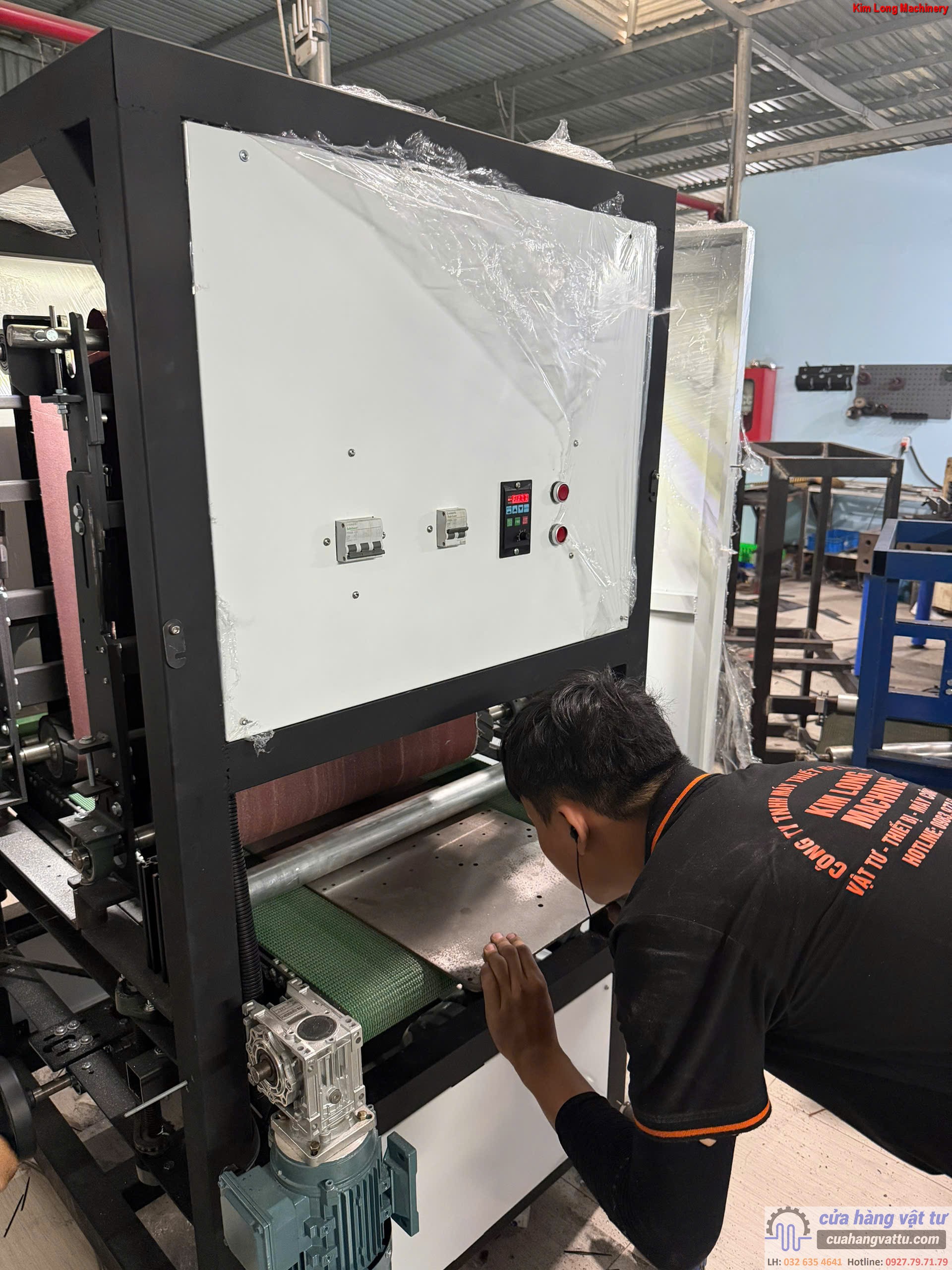

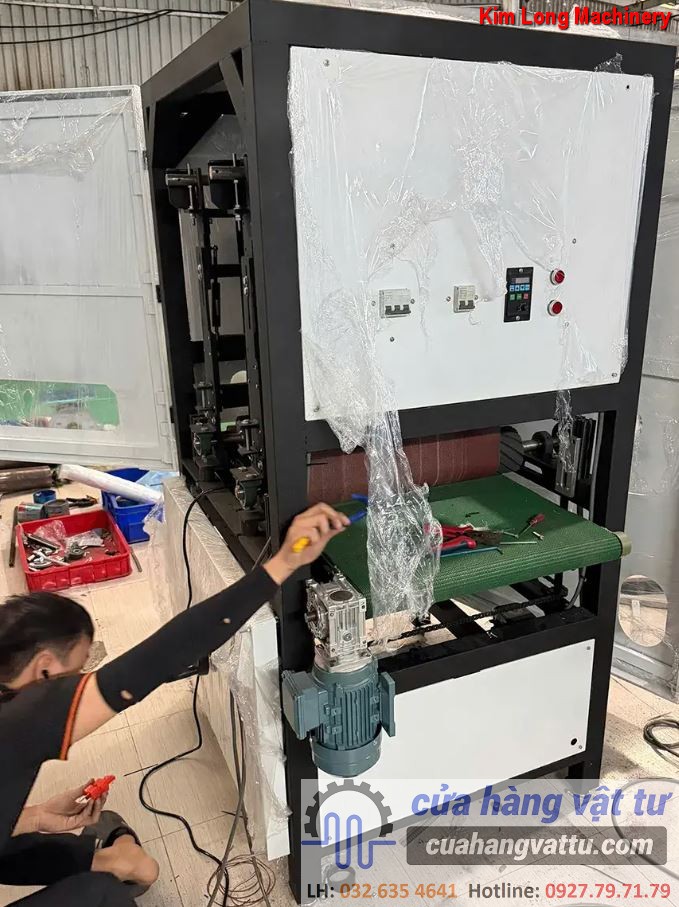

Máy mài nhám thùng (Wide Belt Sander / Grinding Machine) vốn cực kỳ phổ biến trong ngành chế biến gỗ, nhưng khi áp dụng vào gia công kim loại (như mài phẳng tấm inox, đánh sọc hairline, tẩy xỉ laser, khử bavia tấm thép…), quy trình vận hành và kinh nghiệm xử lý lại khác biệt hoàn toàn. Kim loại có độ cứng cao, sinh nhiệt lớn và nguy cơ cháy nổ bụi rất cao.
Dưới đây là tập hợp các kinh nghiệm thực tế xương máu khi sử dụng dòng máy này cho kim loại:
1. Kinh nghiệm chọn Băng Nhám (Dây đai) phù hợp
Đối với kim loại, băng nhám quyết định đến 70% chất lượng bề mặt và tuổi thọ của máy.
-
Vật liệu hạt mài: * Hạt Ceramic (Gốm) hoặc Zirconia: Bắt buộc phải dùng cho thép carbon và inox. Hạt Ceramic có khả năng tự bén rất tốt khi cắt kim loại cứng, bền gấp 3-5 lần hạt nhôm oxit thông thường.
-
Hạt Silicon Carbide: Phù hợp nhất cho nhôm, đồng hoặc các kim loại mềm vì loại hạt này sắc, cắt nhanh và giảm thiểu tình trạng phôi kim loại dẻo bám dính vào kẽ nhám.
-
-
Độ mịn (Grit) theo công đoạn:
-
Độ nhám #36 – #80: Chuyên dùng để mài phá, tẩy bavia tấm (Deburring) sau khi cắt Plasma/Laser, hoặc mài phẳng các mối hàn thô.
-
Độ nhám #120 – #180: Mài bán tinh, chuẩn bị bề mặt.
-
Độ nhám #240 – #400: Đánh bóng, tạo xước mịn (Finish/Hairline) cho các tấm inox trang trí, cabin thang máy.
-
2. Kiểm soát “Nhiệt” và “Áp lực” để tránh cong vênh tấm
Kim loại có độ giãn nở nhiệt lớn. Tấm kim loại (nhất là tấm mỏng dưới 3mm) rất dễ bị biến dạng, cong vênh (warping) do nhiệt lượng sinh ra khi mài.
-
Không tham ăn sâu: Khi mài kim loại, lượng dư bóc tách (độ sâu cắt) mỗi lượt qua máy chỉ nên tính bằng phần trăm milimét (khoảng 0.02mm – 0.05mm). Nếu ép lô đè nén quá mạnh, tấm kim loại sẽ nóng rực lên ngay lập tức và bị cong vòng, đồng thời làm đứt hoặc cháy băng nhám.
-
Ưu tiên máy mài ướt (Wet Type): Nếu xưởng của bạn chuyên làm hàng tấm inox cao cấp, nên đầu tư máy mài nhám thùng có hệ thống tưới nguội tuần hoàn. Nước làm mát giúp hạ nhiệt cấp tốc, bảo vệ kết cấu cơ lý của tấm kim loại và giúp bề mặt bóng mịn hơn hẳn mài khô.
3. Kinh nghiệm điều chỉnh tốc độ Băng tải và Trục lô
-
Tốc độ băng tải (Feed Speed): Tấm kim loại đi qua máy càng chậm thì lượng vật liệu bị mài đi càng nhiều và nhiệt sinh ra càng lớn. Đối với mài thô/phá bavia, nên để tốc độ băng tải nhanh vừa phải. Đối với mài tinh/tạo sọc hairline, cần giảm tốc độ băng tải để sọc xước đều và dài.
-
Độ cứng của trục Rulo (Contact Roller): * Trục rulo bằng thép hoặc cao su cứng (độ cứng cao Shore) thích hợp cho việc mài phá bavia, mài phẳng vì lực ấn tập trung.
-
Trục rulo bằng cao su mềm (độ cứng thấp Shore) thích hợp cho công đoạn đánh bóng, tạo xước vì nó có độ đàn hồi, ôm đều theo các sai số nhỏ của bề mặt tấm.
-
4. Phòng chống cháy nổ bụi kim loại (Đặc biệt nguy hiểm)
Đây là lưu ý quan trọng nhất về an toàn khi dùng máy nhám thùng cho kim loại:
-
Hiểm họa từ bụi Nhôm: Bụi nhôm sinh ra trong quá trình mài khô cực kỳ dễ bắt cháy và có nguy cơ phát nổ nếu gặp tia lửa (ví dụ tia lửa sinh ra từ lượt mài thép trước đó).
-
Quy tắc tuyệt đối: KHÔNG mài chung thép carbon/inox và nhôm trên cùng một hệ thống hút bụi khô. Nếu xưởng mài đa chất liệu, bắt buộc phải dùng hệ thống lọc bụi dạng ướt (Wet Dust Collector) để bụi kim loại rơi ngay xuống nước, dập tắt mọi nguy cơ tia lửa.
-
Vệ sinh định kỳ: Bụi kim loại nặng và bén, nếu bám vào các trục rulo, hệ thống cảm biến căn băng nhám bằng hồng ngoại/khí nén sẽ làm máy hoạt động sai lệch, gây lệch băng, rách băng nhám. Phải xịt rửa, vệ sinh lòng máy sau mỗi ca làm việc.
5. Mẹo vận hành thực tế cho thợ máy
-
Kiểm tra độ phẳng của phôi trước khi đưa vào: Nếu tấm kim loại bị cong vênh quá nặng từ khâu cắt trước, khi đi qua nhám thùng, những điểm nhô cao sẽ bị mài lẹm rất sâu, thậm chí làm kẹt máy. Cần nắn phẳng tương đối trước khi mài.
-
Xoay góc khi mài bavia: Với các chi tiết nhỏ sau cắt laser có nhiều cạnh bavia, nếu bạn đưa thẳng vào máy theo một hướng cố định, nhám chỉ ăn được các cạnh phía trước. Hãy thử đưa phôi vào theo góc nghiêng khoảng 15° – 30° so với hướng chạy của băng tải, bavia ở tất cả các cạnh sẽ được tẩy sạch sẽ và đều hơn.
-
Tận dụng tối đa chiều rộng băng nhám: Không nên chỉ thả phôi ở chính giữa băng tải. Hãy luân phiên đưa phôi ở bên trái, bên phải và ở giữa để băng nhám mòn đều, tránh tình trạng nhám bị lỳ/mòn vẹt chỉ ở một vùng.
